小型折臂式桥检车

小型折臂式桥检车

  • 简要描述:

广西正景机械研制的小型折臂式桥检车即单边桥梁检测车二代,由单边桥梁检测车一代升级改进而来,集机、电、液于一体。单边桥梁检测车到了这一代,已经非常接近于传统意义上的卡车式桥检车,但是在桥梁侧面施工的专业性上,要超过传统的卡车式桥检车。

桥梁排水管安装车

  • 产品详情:

单边桥梁检测车二代在单边桥梁检测车一代的基础上进行了全方位的升级,着重改进了设备的底盘、机械臂、配重架等,并创新性地引入了液压系统,车体更加紧凑,设备布置更加简洁干脆,操作上更加便捷,性能实现了质的提升。

小型折臂式桥检车

单边桥梁检测车二代基本信息
生产厂家 广西正景机械制造有限公司
产品别称 小型折臂式桥检车、桥梁雨水管安装车
专利类型 发明专利
检测车尺寸(折叠状态) 高:2.65m 宽:1.65m(配重架展开时为2.2m)长:2.5m
检测车自重 约2.5t
汽发功率 10kw
驱动方式 全轮驱动
升降臂标准节长度 1.5m
升降臂组合长度 ≤10m
标准跨高 1.5m
极限跨高 5m
跨宽 0.7m˜2m
主吊篮尺寸 长:4.6m 宽:0.75m 高:1.05m
主吊篮定制风格 固定式、旋转式
主吊篮深入翼缘板底部尺寸 70cm(标准型)
主吊篮最大下桥深度 7m
主吊篮载重 600kg
副吊篮尺寸 长2.2m 宽:0.7m 高:1.3m
副吊篮下桥深度 <150m(标配50m钢丝绳)
副吊篮载重 300kg
液压随车吊吊重 300kg
自带伸缩配重重量 500kg
选配功能模块 副吊篮、液压随车吊、旋转头增高支座
产品用途 桥梁雨水安装、桥梁亮化、防撞墙模板吊装等
是否定制

相较于单边桥梁检测车一代,单边桥梁检测车二代的性能提升主要体现在以下几个方面:

一、单边桥梁检测车二代内置发电机,不依赖外置电源,四轮驱动,液压转向,动力充沛,灵活机动,适应桥面各种复杂路况。设置操作员驾驶位,方便桥面施工人员对设备进行操作,更加人性化,人机工效更好。

桥梁排水管安装车

二、升降臂改为超高强度钢结构长方柱体,采用模块化设计,最长可组合至10米,适应各种不同厚度的桥梁,用户可根据实际需要自行组合加长。同时,升降臂在液压系统的加持下可以实现折叠,这一设计,有效降低了设备的占用空间,通过性更好,转场更加方便;设备的越障能力大幅提升,轻松翻越防撞墙、护栏甚至隔音屏;设备的组装流程大大简化,仅需对施工平台进行简单的组装即可快速投入作业。

桥梁排水管安装车

三、伸缩臂由原先的电动式改为液力式,伸缩臂上增设防倾斜保险支座,升降箱上增设保险栓,多重安全防护,全方位保障施工人员的安全。

四、旋转吊机改为液压随车吊,吊装更为灵活,施工效率更高。

五、增设伸缩配重,用户在不额外加配重的情况下就可以展开作业。预留有自行加配重的区域,用户在条件允许的情况下可以自行另加配重,以进一步提升设备的抗倾覆能力。

小型折臂式桥检车

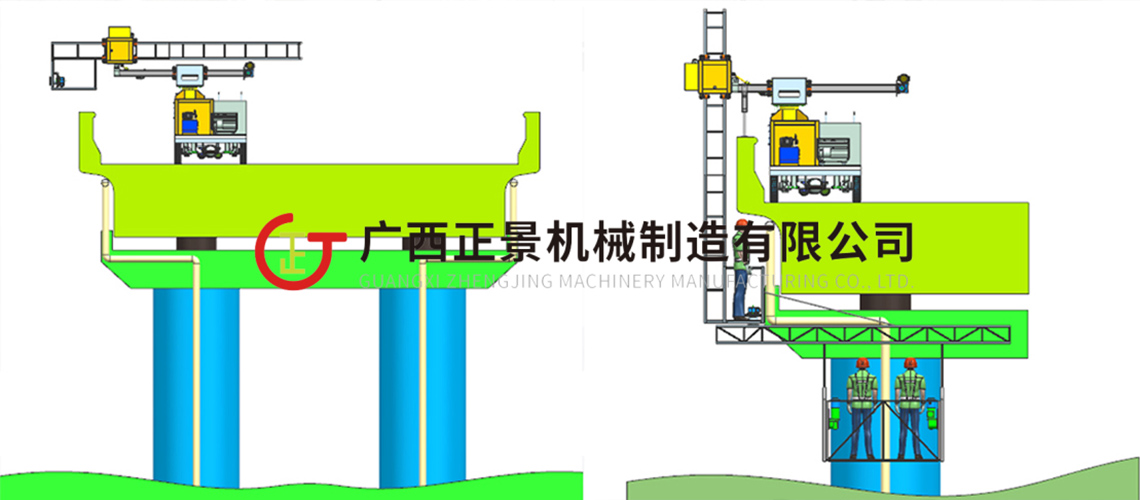

小型折臂式桥检车,加装旋转头增高支座后,可跨越声屏障

相较于传统卡车式桥检车,正景机械小型折臂式桥检车具有以下优势:

1、可达性

正景机械小型折臂式桥检车工作平台下桥尺寸达百米以上,远远超过传统的卡车式桥检车。

2、可靠性

正景机械小型折臂式桥检车结构设计非常简洁,没有什么部件容易损坏,即使有部件损坏,也很容易方便、快速地进行替换,故障率低,易于维护。

3、经济性

正景机械小型折臂式桥检车价格实惠,与卡车桥梁检测车相比,前者可谓是价格非常实惠的桥梁施工设备,卡车式桥梁检测车的价格动辄一两百万,而正景机械小型折臂式桥检车单台的采购费用不到前者的二十分之一,如果考虑到聘请桥梁检测车操作员的成本、维护保养成本等,正景机械小型折臂式桥检车的成本相对于卡车式桥梁检测车来说甚至可以忽略不计。

4、简易性

施工人员仅仅需要简单的培训即可熟练掌握,无需配备专门的操作人员。

5、卓越性

全新轻量化设计,带来与传统卡车式桥检车不一样的使用体验,小巧灵活,可置于桥侧人行道上,无需考虑跨越人行道距离的问题,不影响桥面车辆的通行。

正景机械小型折臂式桥检车具有高度的创新性,它的研制成功,有效解决了桥梁侧面施工的可达性和施工效率等难题,为桥梁侧面施工提供更为安全便捷的施工平台。
